ekg 기본 (2) - 심전도 속도, 맥박수, 12유도 파헤치기

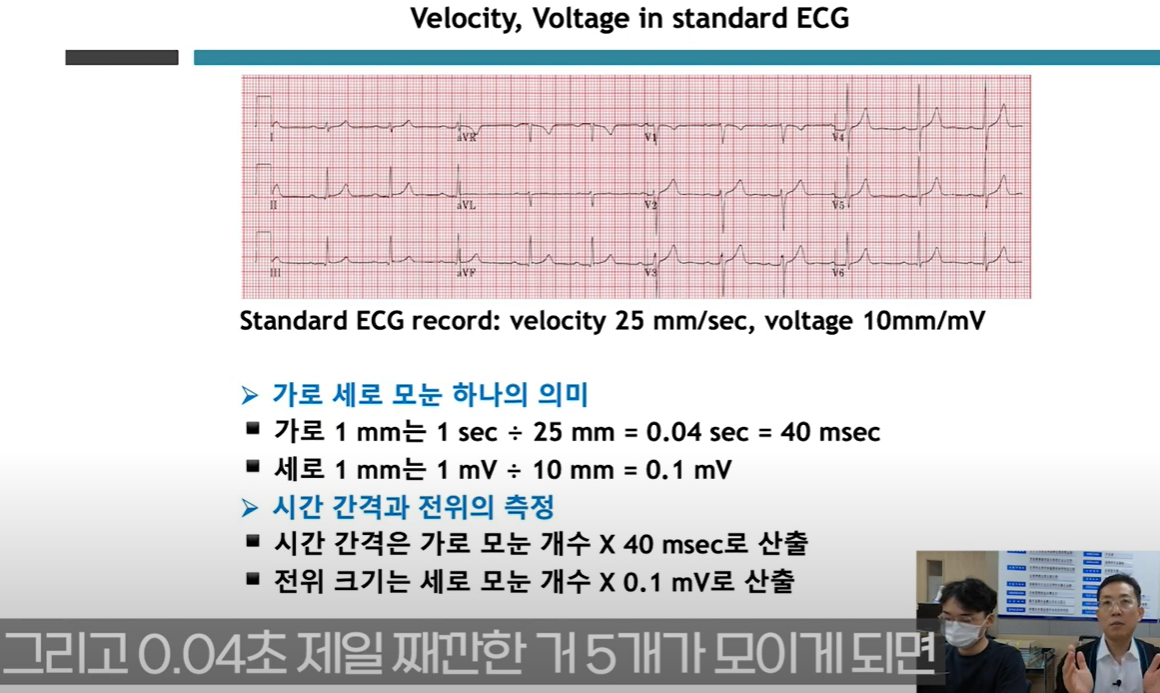

스탠다드 속도는 25mm/sec.
if, QT interval을 재고 싶은데 좀 더 자세히 찍고 싶다? -> 50mm/sec로 찍어서 좀 더 길게 늘어뜨려서 찍음 -> 좀 더 자세히 잴 수 있다.
if 정상적으로 뛰다 pause=동정지 나오는 것을 찍고 싶다? -> 12mm/sec로 찍어서 좀 더 좁게 찍음 -> 한 판에 여러개 파형을 볼 수 있다.

세로 한칸 = 10mm = 0.1mV




제일 작은 가로 칸 = 0.04초
제일 작은 가로 칸 5개가 모인 큰 가로 칸= 0.2초
큰 가로칸 5개가 모이면 = 1초

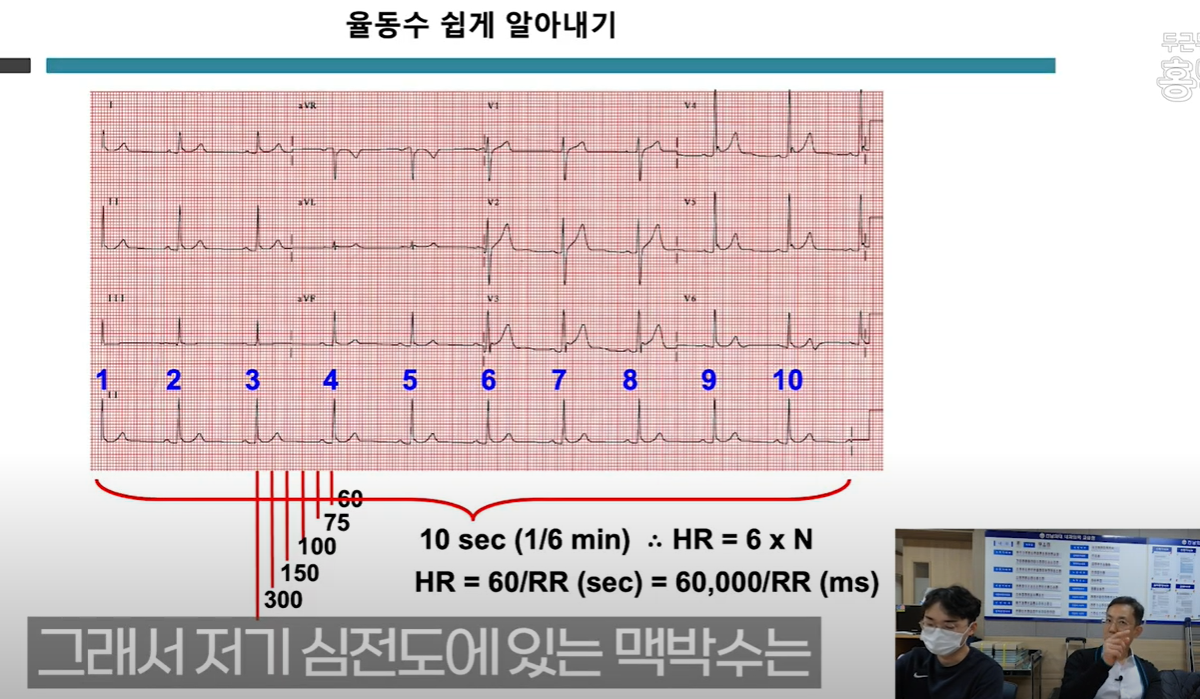

맨 밑 심전도 qrs complex에 곱하기 6 하면 PR=맥박수 나옴.
또는 qrs complex 간 interval이 큰 네모칸 가로 1칸 간격이면 = 300, 2칸이면 150, 3칸이면 100, 4칸이면 75, 5칸이면 60.
즉, 300 나누기 큰 네모칸 수로 구할 수도 있다.

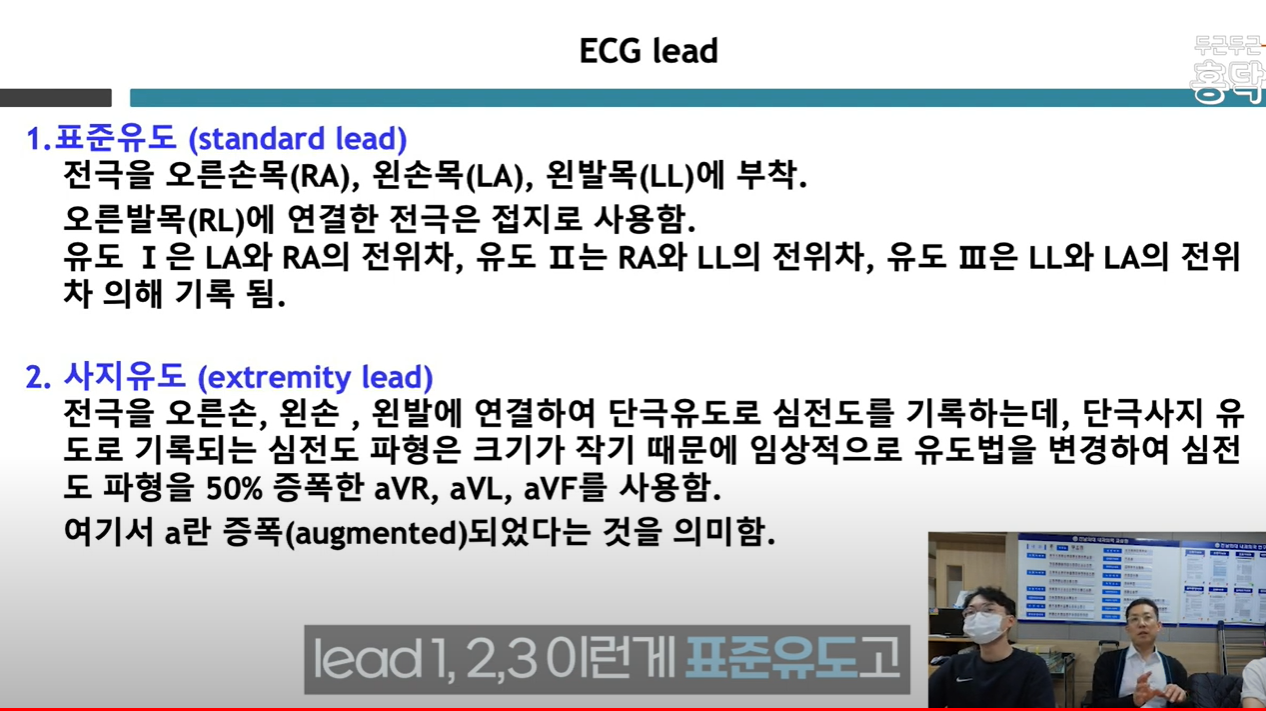

쌍유도 = 표준유도>
Lead 1 : 오른팔에서 왼팔로 가는 전류.
Lead 2 : 오른팔에서 왼다리로 가는 전류. (제일 중요함. 심장의 기본 벡터).
Lead 3 : 왼팔에서 왼다리로 가는 전류.

단유도 = 사지유도>
 여기서 앞에 붙는 a는augmentation. 즉, 확대했다는 뜻이다.
오른팔 붙이는 이유 : 기준=ground가 필요해서.  전위차가 높은지 낮은지만 도와주는 것.

Lead aVF : 다리에서 나오는 전위차 하나를 높게 판별한거.
Lead aVL : 왼팔에서 나오는 전위차를 높게 판별한거.
Lead aVR : 오른팔에서 나오는 전위차를 높게 판별한거.
